¶ Задание

¶ 6. Между офисами HQ и BR, на маршрутизаторах HQ-RTR и BR-RTR необходимо сконфигурировать ip туннель:

• На выбор технологии GRE или IP in IP
• Сведения о туннеле занесите в отчёт.

¶ Реализация

¶ 6.1 Настройка HQ-RTR

Производим настройку

• Запускаем nmtui
• Выбираем «Редактировать подключение»

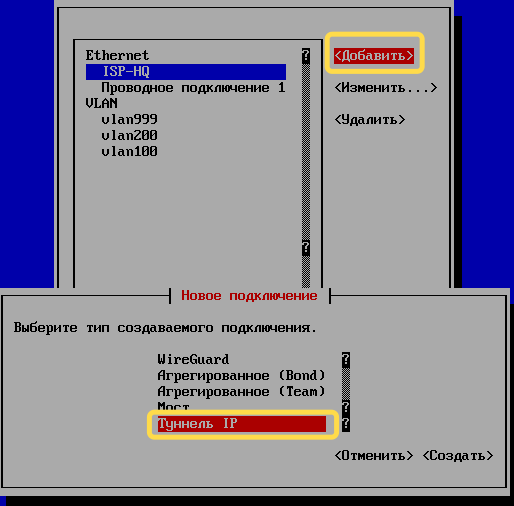

• Выбираем «Добавить»
• Выбираем «Туннель IP»

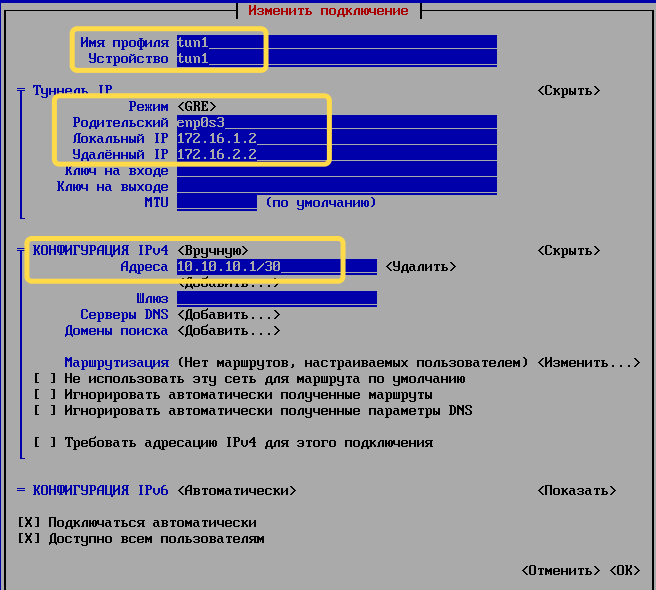

• Задаём понятные имена «Имя профиля» и «Устройство» – tun1
• «Режим» выбираем «GRE»
• «Родительский» указываем интерфейс в сторону ISP (enp0s3)
• Задаём «Локальный IP» (IP на интерфейсе HQ-RTR в сторону IPS 172.16.1.2)
• Задаём «Удалённый IP» (IP на интерфейсе BR-RTR в сторону ISP 172.16.2.2)
• Переходим к «КОНФИГУРАЦИЯ IPv4»
• Задаём адрес IPv4 для туннеля (10.10.10.1/30)

Для корректной работы протокола динамической маршрутизации требуется увеличить параметр TTL на интерфейсе туннеля:

# nmcli connection modify tun1 ip-tunnel.ttl 64

Активируем (перезагружаем) интерфейс tun1 через nmtui

• Запускаем nmtui
• Выбираем «Активировать подключение»
• Выбираем `«tun1»``
• Жмем Enter – Отключаем
• Выбираем ``«tun1»`
• Жмем Enter – Включаем

Проверяем

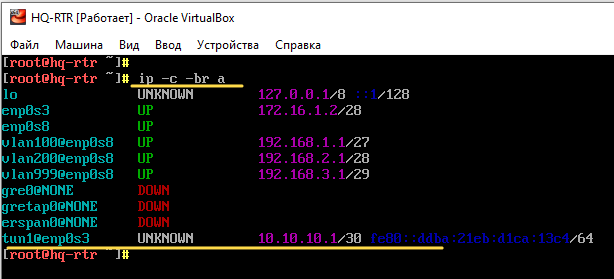

# ip -c --br a

¶ 6.2 Настройка BR-RTR

Настройка GRE – туннеля на BR-RTR производится аналогично HQ-RTR

Производим настройку

• Запускаем nmtui
• Выбираем «Редактировать подключение»
• Выбираем «Добавить»
• Выбираем «Туннель IP»

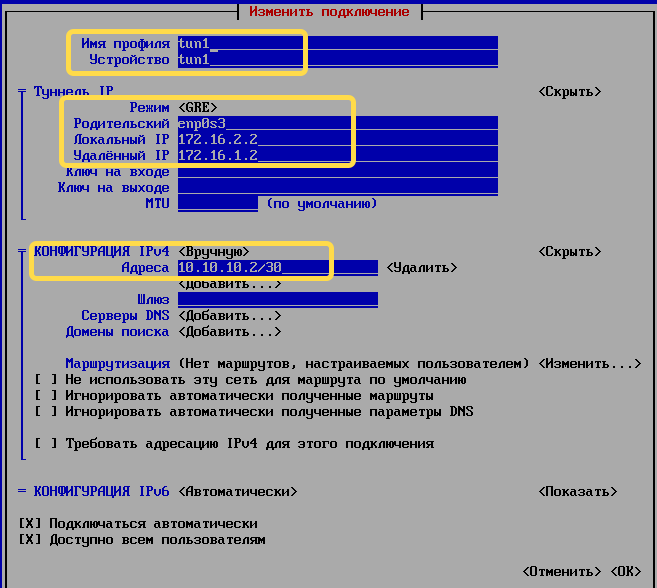

• Задаём понятные имена «Имя профиля» и «Устройство» – tun1
• «Режим» выбираем «GRE»
• «Родительский» указываем интерфейс в сторону ISP (enp0s3)
• Задаём «Локальный IP» (IP на интерфейсе BR-RTR в сторону IPS 172.16.2.2)
• Задаём «Удалённый IP» (IP на интерфейсе HQ-RTR в сторону ISP 172.16.1.2)
• Переходим к «КОНФИГУРАЦИЯ IPv4»
• Задаём адрес IPv4 для туннеля (10.10.10.2/30)

Для корректной работы протокола динамической маршрутизации требуется увеличить параметр TTL на интерфейсе туннеля:

# nmcli connection modify tun1 ip-tunnel.ttl 64

Активируем (перезагружаем) интерфейс tun1 через nmtui

• Запускаем nmtui
• Выбираем «Активировать подключение»
• Выбираем `«tun1»``
• Жмем Enter – Отключаем
• Выбираем ``«tun1»`
• Жмем Enter – Включаем

Проверяем

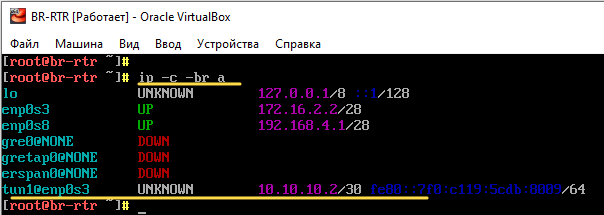

# ip -c --br a

¶ 6.3 Проверка работы GRE туннеля

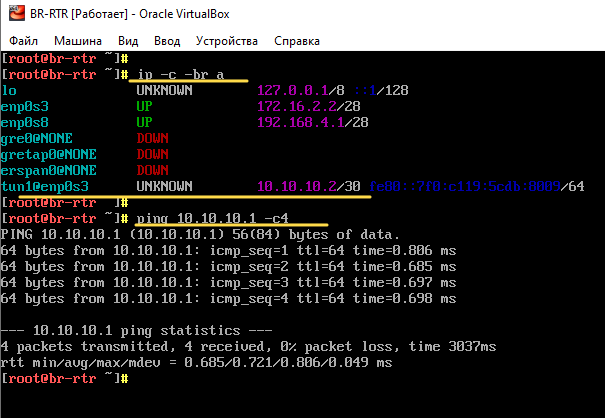

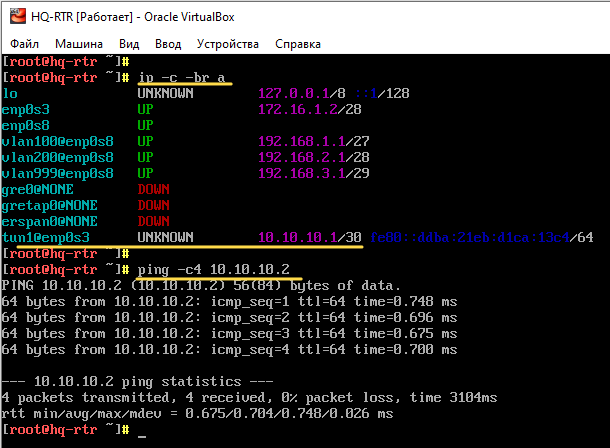

Выполняем ping по ip адресам туннеля
