¶ Задание

¶ 4. Настройте коммутацию в сегменте HQ следующим образом:

• Трафик HQ-SRV должен принадлежать VLAN 100
• Трафик HQ-CLI должен принадлежать VLAN 200
• Предусмотреть возможность передачи трафика управления в VLAN 999
• Реализовать на HQ-RTR маршрутизацию трафика всех указанных VLAN с использованием одного сетевого адаптера ВМ/физического порта
  Сведения о настройке коммутации внесите в отчёт

¶ Реализация

Настройка сегментации VLAN произведена при настройке IP адресации на интерфейсах в пункте 1 задания.

Модуль ядра 8021q для Linux необходим для поддержки виртуальных локальных сетей (VLAN) на основе стандартов IEEE 802.1Q/802.1ad. Этот модуль позволяет ядру обрабатывать сетевые пакеты с VLAN-тегами, что необходимо для настройки VLAN-интерфейсов.

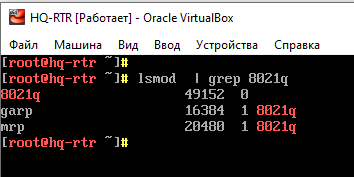

Проверяем, что модуль ядра 8021q загружен и включен, с помощью команды

# lsmod | grep 8021q

Если модуль не загружен, его можно загрузить вручную с помощью команды

# modprobe 8021q

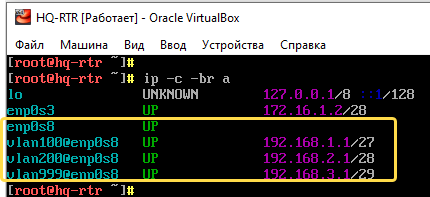

Проверяем VLAN на интерфейсе enp0s8 HQ-RTR

# ip –c –br a

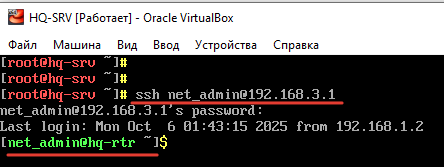

Проверяем возможность передачи трафика управления в VLAN 999

Подключаемся по SSH с HQ-SRV к HQ-RTR по IP адресу VLAN999
