¶ Задание

¶ 10. Настройте инфраструктуру разрешения доменных имён для офисов HQ и BR:

• Основной DNS-сервер реализован на HQ-SRV
• Сервер должен обеспечивать разрешение имён в сетевые адреса устройств и обратно в соответствии с таблицей 3
• В качестве DNS сервера пересылки используйте любой общедоступный DNS сервер(77.88.8.7, 77.88.8.3 или другие)

¶ Реализация

¶ 10.1 Установка и настройка BIND на HQ-SRV

Устанавливаем DNS-сервер bind

# dnf install bind bind-utils

Редактируем конфигурационный файл /var/named.conf

# nano  /etc/named.conf

В данном файле необходимо изменить следующие строки, содержащие

• listen-on port 53;
• listen-on-v6 port 53;
• allow-query;
• forwarders;
• dnssec-validation

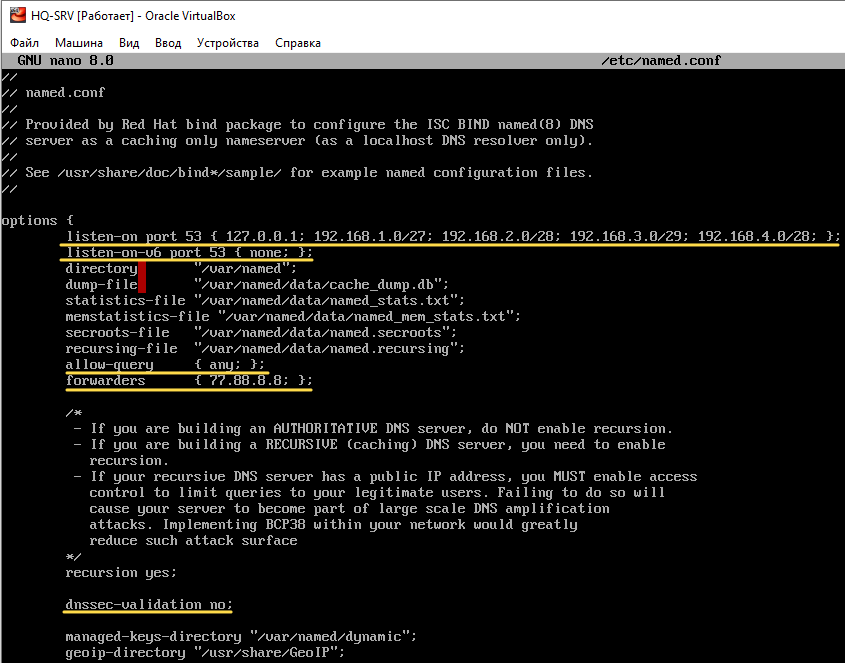

Приводим конфигурационный named.conf к следующему виду

где:

• listen-on port 53 { 127.0.0.1; 192.168.1.0/27; 192.168.2.0/28; 192.168.3.0/29; 192.168.4.0/28 }; — IP-сети DNS-сервера, на котором он будет принимать запросы; (можно прописать any - слушать везде)
• listen-on-v6 port 53 присвоим значение none, тем самым отключив IPv6
• allow-query разрешает выполнять запросы всем, но из соображений безопасности можно ограничить доступ для конкретной сети.
• forwarders перенаправляем запросы, которые сами не резолвим, на DNS сервер Яндекса.

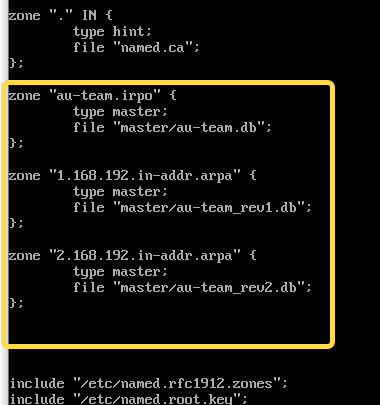

Объявляем файлы зон

Дописываем в конец файла /var/named.conf следующие строки

где:
Прямая зона

• zone "au-team.irpo"{ ... }; определения зоны au-team.irpo. В кавычках указывается имя зоны, которое следует разрешать на этом сервере.
• type master; Указывает тип зоны. type master означает, что эта зона является мастер-зоной, то есть она содержит авторитетные записи, которые могут быть изменены и обновлены на этом сервере.
• file "au-team.db"; Указывает путь к файлу, который содержит данные зоны au-team.irpo. Файлы зоны используются для хранения записей DNS, таких как A-записи, CNAME-записи, MX-записи и т. д.

Обратная зона

• zone "1.168.192.in-addr.arpa"{ ... }; определения обратной зоны au-team.irpo для VLAN100
• file "au-team_rev1.db"; Указывает путь к файлу обратной зоны, который содержит данные обратной зоны au-team.irpo VLAN100.
• zone "2.168.192.in-addr.arpa"{ ... }; определения обратной зоны au-team.irpo для VLAN200
• file "au-team_rev2.db"; Указывает путь к файлу обратной зоны, который содержит данные обратной зоны au-team.irpo VLAM200.

С помощью утилиты named-checkconf проверяется наличие ошибок в конфигурационном файле командой:

# named-checkconf

Если результат выполнения команды пуст - ошибок нет.

¶ 10.2 Создание локальных зон DNS

Создаем папку с мастер зонами:

# mkdir /var/named/master

Зона прямого просмотра

Для сокращения времени написания файла прямой зоны (au-team.db) скопируем шаблон и отредактируем его

# cp /var/named/named.localhost /var/named/master/au-team.db

Открываем на редактирование файл зоны au-team.db

# nano /var/named/master/au-team.db

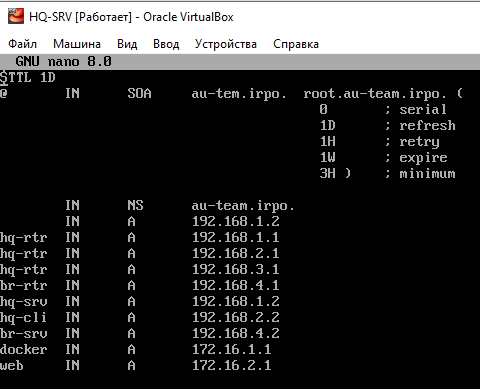

И приводим его к следующему виду

Зоны обратного просмотра

Для сокращения времени написания файлов обратных зон скопируем шаблон и отредактируем его

# cp /var/named/named.loopback /var/named/master/au-team_rev1.db

Открываем на редактирование файл зоны au-team_rev1.db

# nano /var/named/master/au-team_rev1.db

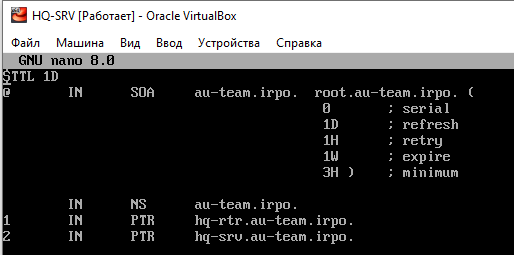

И приводим его к следующему виду

Создаем копию au-team_rev1.db с именем au-team_rev2.db

# cp /var/named/master/au-team_rev1.db  /var/named/master/au-team_rev2.db

Открываем на редактирование файл зоны au-team_rev2.db

# nano /var/named/master/au-team_rev2.db

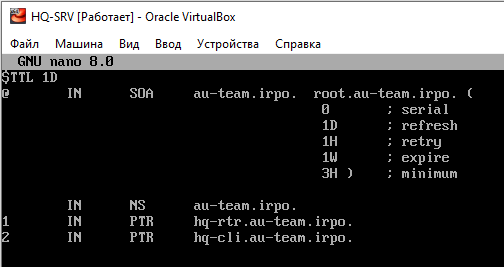

И приводим его к следующему виду

Назначаем владельца и права на файлы зон

# chown -R root:named /var/named/master

# chmod 0640 /var/named/master/*

С помощью утилиты named-checkconf -z проверяем наличие ошибок в конфигурационном файле и файлах зон.

# named-checkconf –z

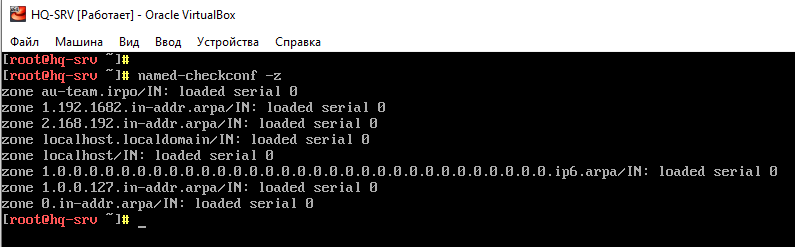

Если все настроено вено, должны увидеть примерно следующее

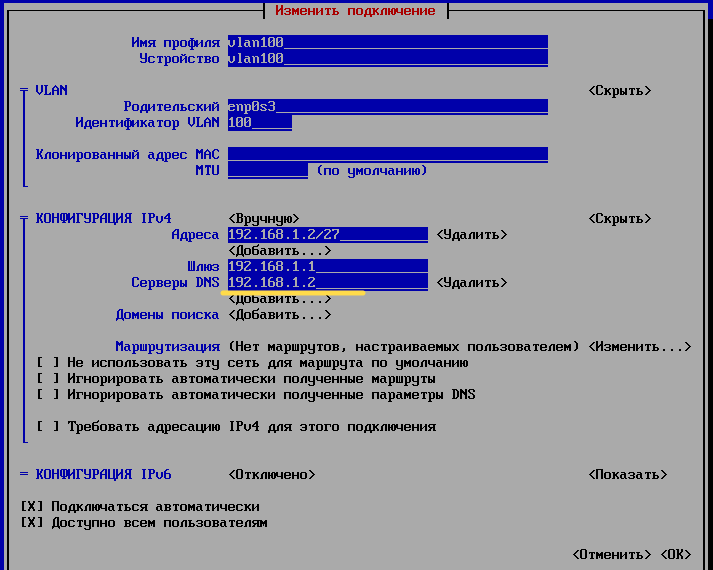

На HQ-SRV в настройках сетевого интерфейса устанавливаем, в качестве первичного DNS сервера собственный IP – адрес

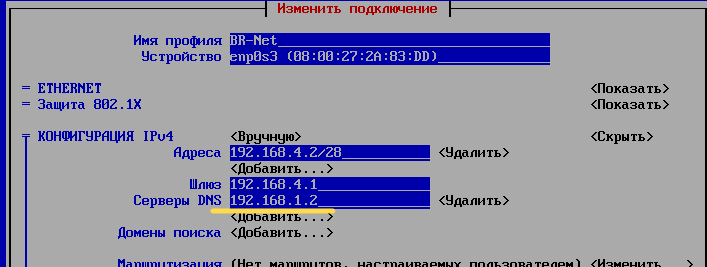

На BR-SRV в качестве первичного DNS сервера указываем IP – адрес HQ-SRV

HQ-CLI адрес DNS сервера получает по DHCP

Запуск и добавление в автозагрузку DNS - сервера:

# systemctl enable --now named

¶ 10.3 Тестирование

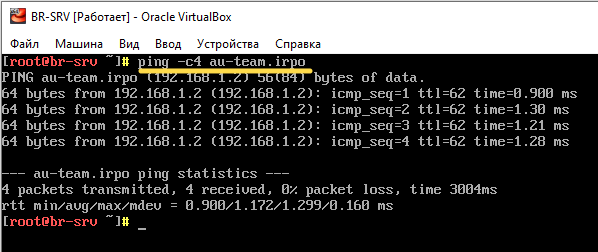

Проверяем работу DNS с BR-SRV с помощью команды ping

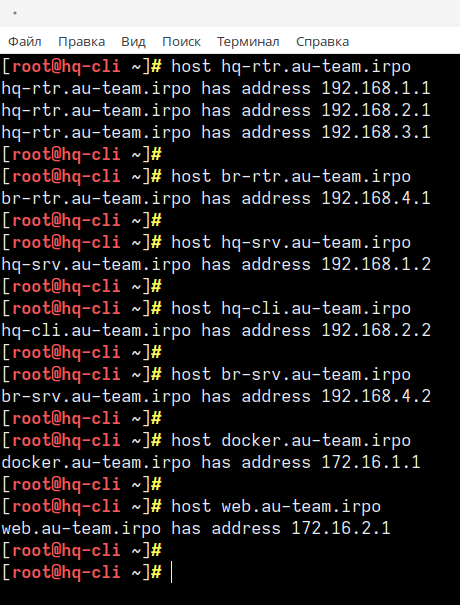

С помощью утилиты host проверяем записи типа A с HQ-CLI

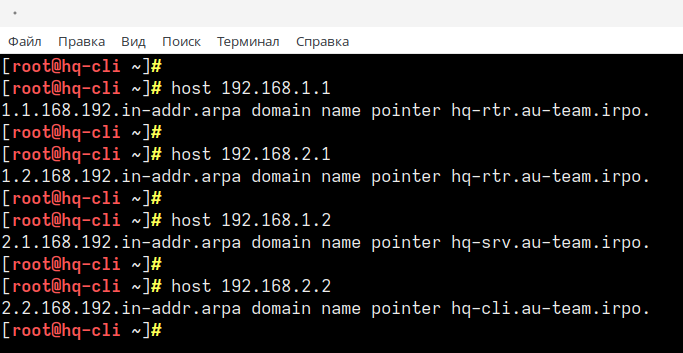

С помощью утилиты host проверяем записи типа PTR с HQ-CLI
