¶ Модуль 1. Настройка сетевой инфраструктуры

Необходимо разработать и настроить инфраструктуру информационно-коммуникационной системы согласно предложенной топологии (см. Рисунок 1)

Задание включает базовую настройку устройств:

• присвоение имен устройствам
• расчет IP-адресации
• настройку коммутации и маршрутизации

В ходе проектирования и настройки сетевой инфраструктуры следует вести отчет о своих действиях, включая таблицы и схемы, предусмотренные в задании.

По каждому пункту задания, требующего отчёт, составить текстовый документ, название которого должно содержать индекс пункта и краткое описание. Текстовый документ должен содержать текстовую информацию и может включать снимки экрана, кадрированные таким образом, чтобы относящаяся к выполнению задания информация на снимках была читаемой.

Итоговый отчет по окончании работы следует сохранить на диске рабочего места и задать имя файла – Фамилия Участника Модуль 1 без учёта расширения

¶ ЗАДАНИЕ

¶ 1. Произведите базовую настройку устройств:

• Настройте имена устройств согласно топологии. Используйте полное доменное имя
• На всех устройствах необходимо сконфигурировать IPv4:
  • IP-адрес должен быть из приватного диапазона, в случае, если сеть локальная, согласно RFC1918
  • Локальная сеть в сторону HQ-SRV(VLAN 100) должна вмещать не более 32 адресов
  • Локальная сеть в сторону HQ-CLI(VLAN 200) должна вмещать не менее 16 адресов
  • Локальная сеть для управления (VLAN 999) должна вмещать не более 8 адресов
  • Локальная сеть в сторону BR-SRV должна вмещать не более 16 адресов

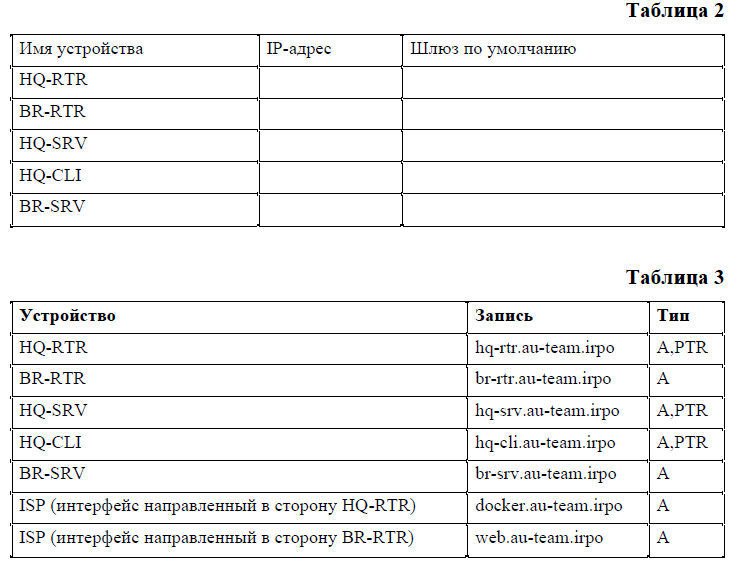

• Сведения об адресах занесите в таблицу 2, в качестве примера используйте Прил_3_О1_КОД 09.02.06-1-2026-М1

¶ 2. Настройте доступ к сети Интернет, на маршрутизаторе ISP:

• Настройте адресацию на интерфейсах:
• Интерфейс, подключенный к магистральному провайдеру, получает адрес по DHCP
• Настройте маршрут по умолчанию, если это необходимо
• Настройте интерфейс, в сторону HQ-RTR, интерфейс подключен к сети 172.16.1.0/28
• Настройте интерфейс, в сторону BR-RTR, интерфейс подключен к сети 172.16.2.0/28
• На ISP настройте динамическую сетевую трансляцию портов для доступа к сети Интернет HQ-RTR и BR-RTR.

¶ 3. Создайте локальные учетные записи на серверах HQ-SRV и BR-SRV:

Создайте пользователя sshuser

• Пароль пользователя sshuser с паролем P@ssw0rd
• Идентификатор пользователя 2026
• Пользователь sshuser должен иметь возможность запускать sudo без ввода пароля

Создайте пользователя net_admin на маршрутизаторах HQ-RTR и BR-RTR

• Пароль пользователя net_admin с паролем P@ssw0rd
• При настройке ОС на базе Linux, запускать sudo без ввода пароля
• При настройке ОС отличных от Linux пользователь должен обладать максимальными привилегиями.

¶ 4. Настройте коммутацию в сегменте HQ следующим образом:

• Трафик HQ-SRV должен принадлежать VLAN 100
• Трафик HQ-CLI должен принадлежать VLAN 200
• Предусмотреть возможность передачи трафика управления в VLAN 999
• Реализовать на HQ-RTR маршрутизацию трафика всех указанных VLAN с использованием одного сетевого адаптера ВМ/физического порта
• Сведения о настройке коммутации внесите в отчёт

¶ 5. Настройте безопасный удаленный доступ на серверах HQ-SRV и BR-SRV:

• Для подключения используйте порт 2026
• Разрешите подключения исключительно пользователю sshuser
• Ограничьте количество попыток входа до двух
• Настройте баннер «Authorized access only».

¶ 6. Между офисами HQ и BR, на маршрутизаторах HQ-RTR и BR-RTR необходимо сконфигурировать ip туннель:

• На выбор технологии GRE или IP in IP
• Сведения о туннеле занесите в отчёт.

¶ 7. Обеспечьте динамическую маршрутизацию на маршрутизаторах HQ-RTR и BR-RTR: сети одного офиса должны быть доступны из другого офиса и наоборот. Для обеспечения динамической маршрутизации используйте link state протокол на усмотрение участника:

• Разрешите выбранный протокол только на интерфейсах ip туннеля
• Маршрутизаторы должны делиться маршрутами только друг с другом
• Обеспечьте защиту выбранного протокола посредством парольной защиты
• Сведения о настройке и защите протокола занесите в отчёт.

¶ 8. Настройка динамической трансляции адресов маршрутизаторах HQ-RTR и BR-RTR:

• Настройте динамическую трансляцию адресов для обоих офисов в сторону ISP, все устройства в офисах должны иметь доступ к сети Интернет

¶ 9. Настройте протокол динамической конфигурации хостов для сети в сторону HQ-CLI:

• Настройте нужную подсеть
• В качестве сервера DHCP выступает маршрутизатор HQ-RTR
• Клиентом является машина HQ-CLI
• Исключите из выдачи адрес маршрутизатора
• Адрес шлюза по умолчанию – адрес маршрутизатора HQ-RTR
• Адрес DNS-сервера для машины HQ-CLI – адрес сервера HQ-SRV
• DNS-суффикс – au-team.irpo
• Сведения о настройке протокола занесите в отчёт.

¶ 10. Настройте инфраструктуру разрешения доменных имён для офисов HQ и BR:

• Основной DNS-сервер реализован на HQ-SRV
• Сервер должен обеспечивать разрешение имён в сетевые адреса устройств и обратно в соответствии с таблицей 3
• В качестве DNS сервера пересылки используйте любой общедоступный DNS сервер(77.88.8.7, 77.88.8.3 или другие)

¶ 11. Настройте часовой пояс на всех устройствах (за исключением виртуального коммутатора, в случае его использования) согласно месту проведения экзамена
